¿Cómo seleccionar, instalar y mantener motores hidráulicos orbitales rotativos para obtener la máxima vida útil?

Esta guía atraviesa la teoría para brindar información práctica, desde el tamaño del motor adecuado para su aplicación hasta las técnicas de instalación adecuadas y las prácticas de mantenimiento diario que maximizan la vida útil.

1. Principio operativo básico: ¿qué hace que proporcione un par elevado?

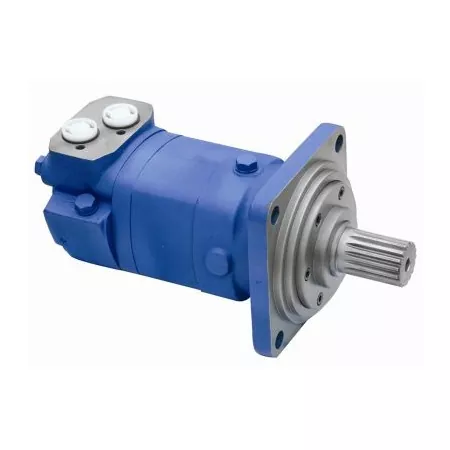

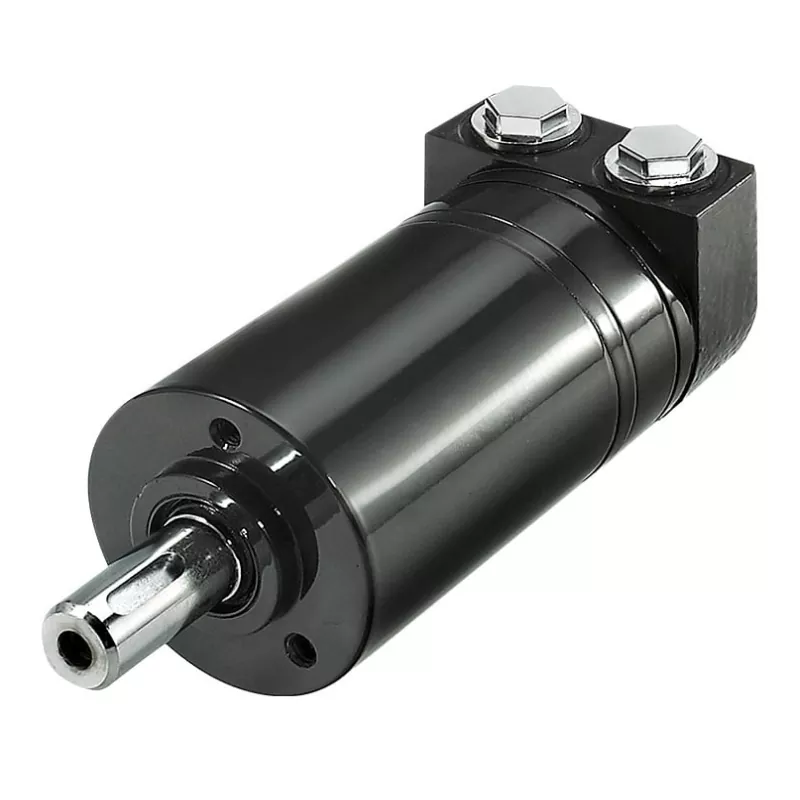

El corazón de unmotor orbitales un conjunto de engranajes de engrane interno: un rotor (engranaje exterior) y un estator (engranaje interior), con la regla de diseño crítica de que el rotor tiene un diente menos que el estator. Cuando el fluido hidráulico presurizado ingresa al motor, obliga al rotor a realizar un movimiento orbital (planetario) dentro del estator. Este movimiento se transmite a través de un eje de acoplamiento interno al eje de salida, convirtiendo el movimiento orbital en una salida giratoria suave.

Este diseño ofrece la ventaja definitoria: baja velocidad y alto par (LSHT). A diferencia de los motores de paletas o de pistón, los motores orbitales pueden producir un par potente y estable directamente a bajas RPM sin necesidad de un reductor de engranajes. Esto es invaluable para aplicaciones que necesitan un control de velocidad preciso y un par de arranque alto bajo cargas pesadas.

Existen dos configuraciones principales del estator:

• Gerotor (estator de una pieza): El estator es un único anillo de engranaje interno. Económico y confiable para ciclos de trabajo moderados.

• Geroler (estator equipado con rodillos): se insertan rodillos o agujas en los dientes del estator, convirtiendo la fricción de deslizamiento en fricción de rodadura. Esto produce una mayor eficiencia, una mejor resistencia a las cargas de impacto y una vida útil significativamente más larga, ideal para operaciones pesadas y de alta frecuencia.

2. Tamaño práctico: elegir el "corazón" adecuado para su máquina

Un motor de tamaño incorrecto es la causa número uno de fallas prematuras. Un tamaño insuficiente provoca daños por sobrecarga; el sobredimensionamiento desperdicia costos y reduce la eficiencia general del sistema. Concéntrese en estos cuatro parámetros críticos:

• Par, velocidad y desplazamiento (el triángulo): el desplazamiento (cc/rev) determina directamente la salida de par; un mayor desplazamiento significa más fluido por revolución, por lo tanto, un par más alto, pero una velocidad máxima más baja. Defina siempre el par de arranque (que normalmente es mayor que el par de funcionamiento) y el rango de velocidad de funcionamiento requerido antes de seleccionar el desplazamiento. Verifique con la curva de rendimiento del fabricante: nunca elija un motor que funcione en sus límites extremos; apunte a la zona de máxima eficiencia del perfil de presión/flujo de su sistema.

• Presión del sistema y caudal: confirme la presión de trabajo continua y el flujo máximo disponible de su unidad de potencia. La presión limita el par máximo, mientras que el flujo determina la velocidad máxima alcanzable. Compárelos con las especificaciones nominales del motor. Asegúrese de que la clasificación de presión máxima del motor tenga un margen de seguridad razonable por encima de los picos máximos de su sistema (use una válvula de alivio de presión configurada adecuadamente).

• Montaje y carga del eje: más allá de los patrones de pernos y los tamaños de bridas, a menudo se pasa por alto la capacidad de carga radial en el eje de salida. Si monta una rueda dentada, una polea o una transmisión por correa directamente en el eje, se introducen cargas laterales importantes. En tales casos, debe seleccionar un motor con cojinetes de alta resistencia y consultar la tabla de clasificación de carga radial del fabricante. Ignorar esto conduce a fallas rápidas en los rodamientos y fugas en los sellos.

• Requisitos medioambientales y especiales: para temperaturas ambiente extremas, condiciones polvorientas o ambientes de alta humedad, especifique sellos mejorados (por ejemplo, Viton o HNBR) y materiales resistentes a la corrosión. Para aplicaciones que requieren frenado dinámico o detección de velocidad, considere opciones integradas como válvulas de freno, tacómetros o válvulas de control proporcional.

3. Instalación y puesta en marcha: detalles que hacen o deshacen el rendimiento

Un motor perfectamente seleccionado puede fallar rápidamente si se instala incorrectamente. Siga estos pasos no negociables:

1. Alineación precisa del eje: la alineación coaxial absoluta entre el eje del motor y la carga impulsada es obligatoria. Cualquier desalineación angular o paralela introduce fuerzas radiales o axiales que acortan drásticamente la vida útil del rodamiento. Utilice un indicador de cuadrante o una herramienta de alineación láser y respete estrictamente las tolerancias del fabricante (normalmente ≤ 0,05 mm de desviación radial).

2. Conexiones de puerto correctas: vuelva a verificar la identificación del puerto: Presión (P), Retorno (T) y Drenaje (L). El puerto de drenaje es fundamental: se debe conectar por separado de regreso al tanque con una contrapresión mínima (generalmente < 5 a 10 bar, consulte las especificaciones). Nunca tape el puerto de drenaje; al hacerlo, el sello del eje se volará inmediatamente.

3. Lavado del sistema antes del arranque: Antes de conectar el motor, enjuague todo el sistema hidráulico (mangueras, válvulas, enfriadores) con líquido limpio para eliminar escoria de soldadura, suciedad o residuos que queden de la instalación. Los contaminantes introducidos durante la instalación son una de las principales causas de desgaste prematuro.

4. Procedimiento de rodaje inicial: para motores nuevos o reconstruidos, haga funcionar la unidad entre el 30 % y el 50 % de la carga nominal durante aproximadamente 30 a 60 minutos antes de funcionar a plena carga. Esto permite que los engranajes y cojinetes internos se acoplen correctamente y estabiliza los espacios internos, lo que extiende significativamente la durabilidad a largo plazo.

4. Mantenimiento diario y diagnóstico rápido de fallas

Recuerde la regla de oro: el 90 % de las fallas de los motores hidráulicos se deben a contaminación del fluido o a una temperatura inadecuada del mismo. El mantenimiento no es opcional: es el sustento de su equipo.

Gestión de fluidos: su prioridad número uno:

• Limpieza: Las partículas sólidas actúan como compuesto abrasivo para lapear, desgastando el par rotor-estator mecanizado con precisión. Esto aumenta las fugas internas, reduce la eficiencia volumétrica y reduce el torque. Apunte a un nivel de limpieza de ISO 4406 18/16/13 o mejor e inspeccione/reemplace los filtros de la línea de retorno con regularidad. Utilice un indicador de presión diferencial en la carcasa del filtro.

• Viscosidad y temperatura: el rango de viscosidad óptimo es de 20 a 43 cSt a 50 °C. Mantenga la temperatura del aceite por debajo de 60 °C para servicio continuo; nunca superar los 85°C incluso en las puntas. Las altas temperaturas adelgazan el aceite, reducen la lubricidad y aceleran la degradación del sello. Las bajas temperaturas aumentan la resistencia viscosa, provocando cavitación y arranques lentos. Instale un medidor de temperatura y un enfriador si es necesario.

• Nunca mezcle tipos de fluidos: NO utilice en absoluto aceite de motor como sustituto del fluido hidráulico. Sus paquetes de aditivos son incompatibles. La mezcla puede causar hinchazón del sello, formación de espuma, barnizado y fallas catastróficas. Utilice siempre el grado de fluido hidráulico recomendado por el OEM.

Tabla de diagnóstico rápido de fallas

Controles de salud programados

Incorpórelos a su plan de mantenimiento preventivo:

• Semanalmente: verifique la temperatura de la carcasa externa (use un termómetro infrarrojo) y escuche si hay golpes o chirridos inusuales.

• Mensualmente: Inspeccione todas las conexiones y sellos de las mangueras para detectar fugas.

• Trimestralmente: tome una muestra de aceite y envíela para análisis espectrométrico: los niveles crecientes de partículas de hierro, cobre o silicio son señales tempranas de desgaste interno mucho antes de que el rendimiento disminuya visiblemente.

un rotativomotor hidráulico orbitales un caballo de batalla robusto y confiable cuando se trata correctamente. El éxito reside en tres pilares: dimensionarlo con precisión para su perfil de carga del mundo real, instalarlo con precisión quirúrgica y mantener la salud de los fluidos como una disciplina no negociable. En caso de duda, consulte siempre las curvas de rendimiento y los intervalos de servicio específicos del fabricante, y no dude en involucrar a sus ingenieros de aplicaciones para ciclos de trabajo complejos o integraciones personalizadas.

Si necesita más detalles sobre algún aspecto específico, como cálculos detallados de carga radial, selección de válvulas integradas u opciones de sellado de alta temperatura, hágamelo saber y podré ampliarlo.
